精準、高效、部署快，梅卡曼德“眼+腦”賦能汽車產線100%在線全檢
2025-11-11
在汽車行業競爭白熱化的今天，生產精度與效率是車企的核心生命線。為實現“萬輛如一”的品質與“分秒必爭”的節拍，制造過程中的質量檢測環節正面臨著前所未有的挑戰。傳統的三坐標離線測量方式存在諸多局限：它必須將工件從生產線移至特定測量室，經歷漫長的采樣、檢測與數據分析周期。這種低效滯后的抽樣測量方式，已難以滿足車企對高質量、高效率的嚴苛要求，成為制約行業突破的關鍵瓶頸。
憑借在通用機器人“眼腦手”技術及工業制造領域的深厚積淀，梅卡曼德專為汽車行業打造了軟硬一體的在線測量系統。經過在眾多車企產線的長期驗證與持續迭代，該系統已高度產品化、成熟化，客戶無需復雜、漫長的調試，即可快速部署投入使用，實現對汽車零部件、車身總成件等產品關鍵尺寸的高精度100%在線全檢，讓“每一個零件”的質量數據都實時透明、全流程可追溯。
01
“眼+腦”賦能，測量更精準、更高效
在汽車制造中，毫米級的偏差都可能導致汽車異響、磨損或功能失效。因此，測量系統的首要關鍵是能夠“看得準”、“測得準”，能夠精準識別微小的尺寸誤差，保證汽車裝配質量。
梅卡曼德3D視覺在線測量系統核心產品構成
梅卡曼德在線測量系統集成了自主研發的Mech-Eye UHP-140微米級精度3D相機、Mech-Vision機器視覺軟件、Mech-Metrics在線測量軟件等高性能軟硬件產品。
Mech-Eye UHP-140采用了抗高亮反光、融合成像等先進AI算法，能夠應對反光、異形、盲區等復雜干擾，如“眼睛”般精準捕捉復雜特征的三維數據。而Mech-Vision、Mech-Metrics等智能軟件則集合了AI視覺識別、3D測量等強大智能算法，且算法已經過海量工業場景數據檢驗，能夠像“大腦”一樣，實現識別、測量、分析等智能化功能。點云由Mech-Eye UHP-140微米級精度3D相機采集，顏色按高度渲染軟硬件的深度融合、“眼+腦”的高效協同，使得整個測量系統能夠智能識別特征、精準擬合計算，最終實現與三坐標測量機（CMM）對標偏差穩定在±0.2mm以內的高精度測量。同時，為解決工業環境下外部溫度波動導致測量系統“失準”問題，梅卡曼德在線測量系統還配備自研溫漂補償模塊，以進一步確保測量結果的穩定可靠。系統能夠?qū)y量結果進行動態校準，有效解決因環境溫度變化等原因?qū)е碌?/span>系統精度漂移問題，最大程度避免因測量設備失準導致的非計劃停機，顯著提升生產連續性與穩定性。除了“測得準”，還需要“測得快”，否則將影響整個產線的效率。基于優化的測量邏輯和 “即拍即走” 的工作模式，梅卡曼德在線測量系統完成單個測點的測量最快僅需2秒。相較于傳統測量方式，測量時間減少90%以上。系統可在不拖慢產線的前提下實現高精度100%全檢，真正實現質量與效率并行。100%在線全檢，全流程數據追溯，實現質量閉環管理梅卡曼德在線測量系統可直接并入高速流水線，實時檢測流水線上經過的每一個工件、每一臺車。這徹底改變了傳統抽檢“賭運氣”模式，確保任何尺寸偏差、裝配誤差都能在產線上被及時發現并報警，避免發生批量性質量事故。
系統搭載的Mech-Metrics在線測量軟件能夠實時輸出測量結果，記錄每一個工件的所有關鍵尺寸數據。當出現質量問題時，客戶可以通過產品序列號快速追溯至具體生產批次、時間乃至工位，實現問題的精準定位。同時，Mech-Metrics還能夠?qū)?span textstyle="" style="margin: 0px;padding: 0px;max-width: 100%;font-weight: bold">歷史測量數據進行深度挖掘與統計分析，自動生成SPC（統計過程控制）報告，直觀展示質量的波動趨勢。這使得質量工程師能夠提前預見潛在風險，主動調整工藝參數，盡早解決質量問題。測量不再是生產的終點，而是驅動生產工藝持續優化、實現質量不斷提升的引擎。
Mech-Metrics在線測量軟件生產界面圖快速部署、柔性換產，助力企業效益提升經過長期的項目積累與產品迭代，梅卡曼德已將復雜的測量技術沉淀為高度標準化、產品化的解決方案。系統實現了軟硬件的深度協同與預調試，大大減少了現場安裝與調試的工作量。相比需要大量定制化開發的項目型方案，標準化系統部署周期可縮短 50%以上，極大地降低了企業對新技術應用的部署門檻和時間成本。梅卡曼德在線測量系統能夠深度適配汽車零部件生產/組裝、車身總成件拼焊等核心生產制造環節，對汽車零部件、分總成等各類產品進行精密測量，并兼容不同產品型號及待測特征（如：圓孔、腰孔、螺紋孔、螺柱等），幫助車企實現快速柔性換產。梅卡曼德在線測量系統可柔性適配各類典型工件梅卡曼德在線測量系統可對產品關鍵特征的幾何尺寸（如：長、寬、圓直徑等）及形位公差（如：位置度、平面度、面輪廓度等）進行精準測量。
憑借穩定可靠的性能，梅卡曼德在線測量系統目前已在國內外眾多主流主機廠與Tier1零部件廠批量部署，涉及沖壓、焊裝、總裝及零部件生產/組裝等全制造流程，全方位助力汽車制造效率與品質提升。
某大型汽車主機廠：前/后副車架、左/右擺臂在線測量

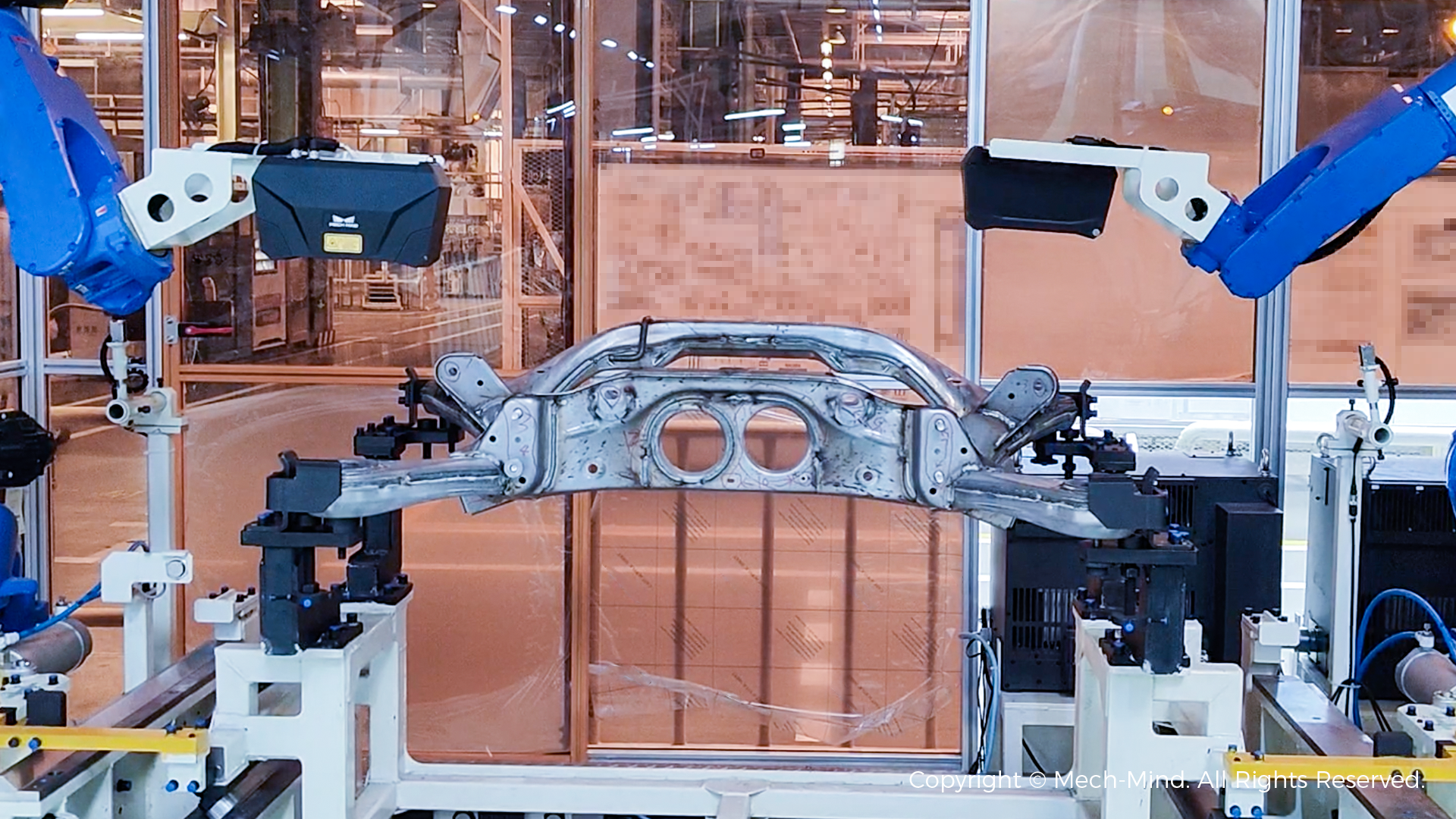

前副車架在線測量

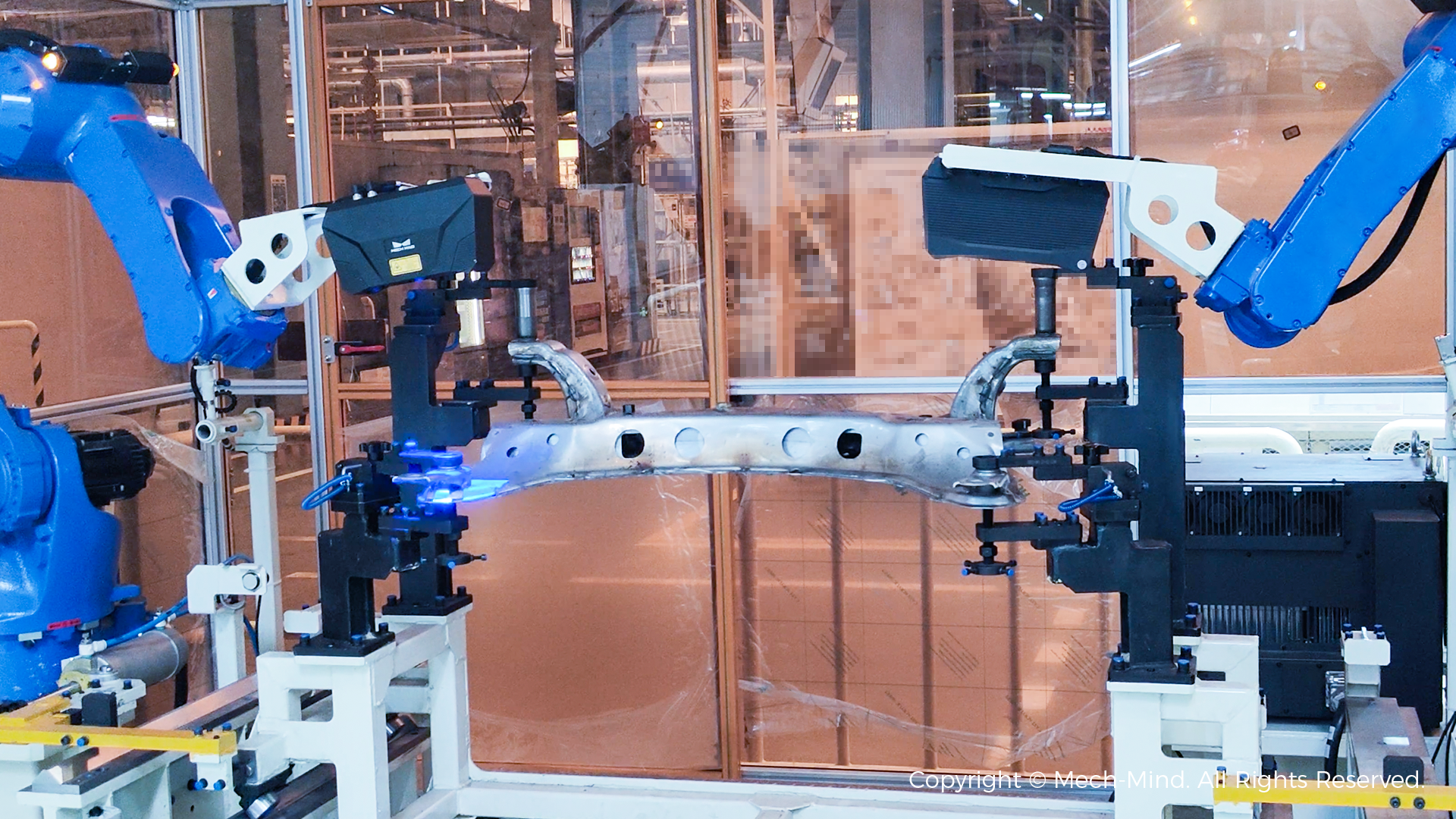

后副車架在線測量

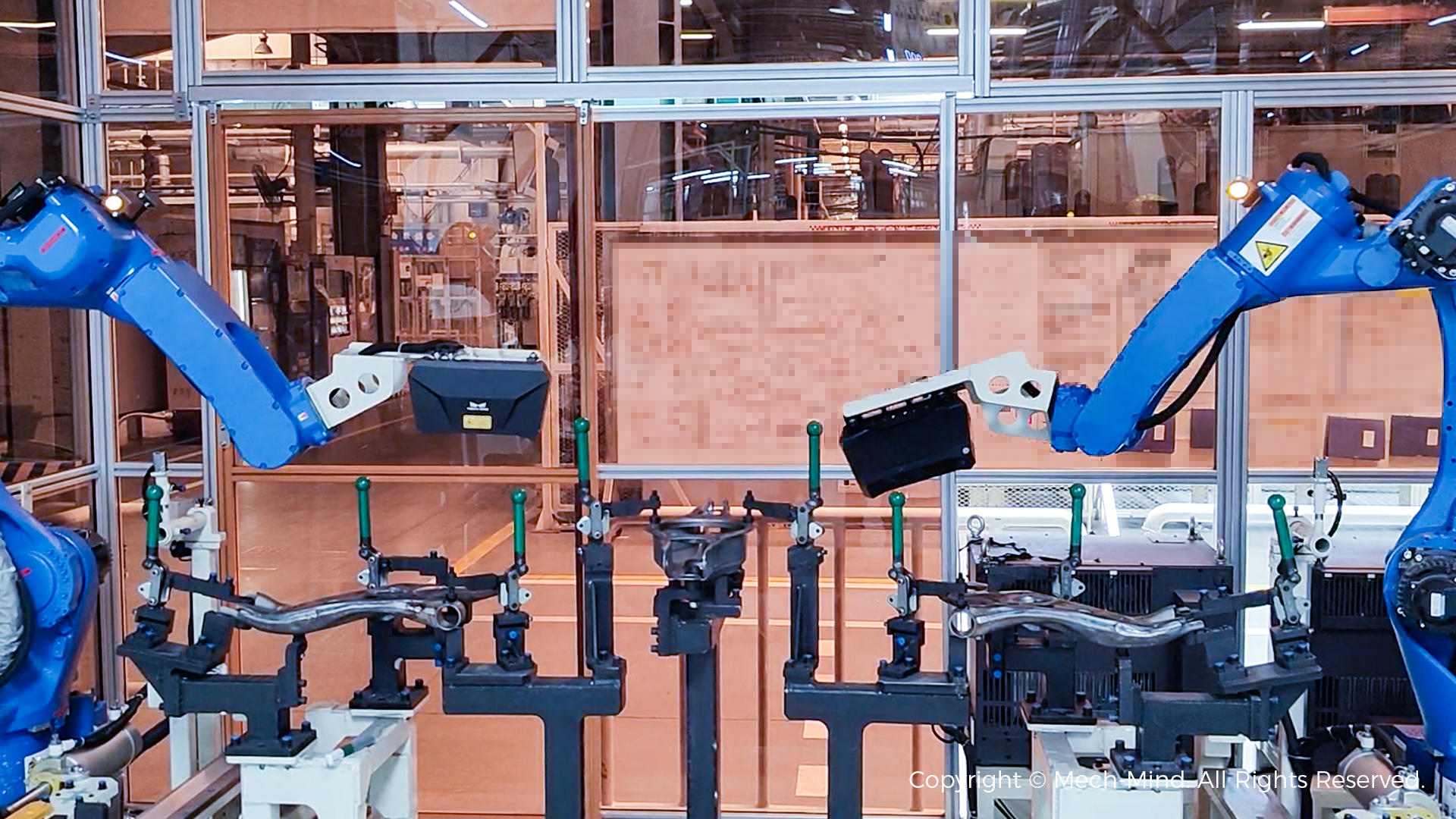

左、右擺臂在線測量
面對客戶現場前/后副車架、左/右擺臂等多品類工件的高節拍、高精度在線測量要求，梅卡曼德在線測量系統提出了成熟方案，助力客戶打造了高效柔性產線。系統可無縫兼容多種工件、支持快速切換與混線生產，不僅有效保障了在線測量全流程的精準性與質量管控，更顯著提升了產線的綜合效率與競爭力。
客戶現場，需要對副車架數十個特征的位置度、面輪廓度等參數進行高精度測量。梅卡曼德在線測量系統高度柔性兼容，在產線展現出優異的靈活性及適應能力，穩定完成了圓孔、螺柱等多種產品特征的高精度測量。扭力梁作為汽車關鍵懸掛部件，其結構緊湊、型面復雜，在測量中易產生視覺遮擋，導致傳統測量方式效率低下、數據完整性難以保證。梅卡曼德在線測量系統通過自研AI算法，賦予機器人自主規劃測量路徑的能力，能夠智能規避干涉，高效捕捉關鍵特征。客戶引入該系統后，有效提升了測量效率與數據可靠性，顯著縮短了生產節拍，實現了產線效能的整體躍升。面對汽車儀表盤骨架結構復雜、反光導致的成像質量差與三維數據缺失難題，梅卡曼德在線測量系統憑借領先的AI抗反光算法，有效克服成像干擾，確保機器人精準定位與測量。該系統為客戶實現了在復雜工況下的高精度測量，大幅提升了測量的穩定性與產線效率，保障了客戶產線的高質量生產。經過在全球眾多汽車主機廠及零部件廠的實際應用，梅卡曼德在線測量系統在產品性能上更加成熟穩定，同時也積累了極為豐富的實際項目交付經驗，能夠更好地為集成商等合作伙伴提供技術、產品、交付、培訓等全鏈路支持。未來，梅卡曼德還將與合作伙伴攜手，不斷精進測量技術、持續積累行業經驗，為更多車企實現全流程質量閉環管理、實現智能制造轉型升級提供助力。
